Machine de collage de dossiers doubles entièrement automatique

La machine de collage de dossiers doubles entièrement automatique est une solution polyvalente et efficace pour plier et coller des boîtes en ligne droite, spécifiquement optimisée pour la production de carton ondulé. Cette machine est conçue pour offrir un fonctionnement à grande vitesse et une précision exceptionnelle dans l'application de l'adhésif, garantissant une formation de boîte cohérente et fiable. Son système entièrement automatisé minimise les interventions manuelles, améliorant considérablement l’efficacité de la production et réduisant les coûts de main-d’œuvre. Équipé de mécanismes de contrôle avancés, il garantit un pliage et un collage précis, même pour les conceptions de boîtes complexes. La machine est idéale pour les industries de l’emballage qui cherchent à améliorer leur productivité tout en maintenant des normes de qualité élevées. Sa construction robuste garantit durabilité et performances à long terme, ce qui en fait un atout précieux pour les entreprises souhaitant rationaliser leurs processus d'emballage.

PRÉCÉDENT:No previous productSUIVANT:Machine de collage de dossiers inférieurs à verrouillage servo complet
  • Machine de collage de dossiers doubles entièrement automatique
Caractéristiques

Brève introduction de la machine :

La machine de collage de dossiers pliants entièrement automatique est une machine de collage de dossiers entièrement automatique, spécialement conçue pour les cartons/boîtes pliants. Il peut traiter des boîtes en ligne droite, peut également faire des boîtes à fond à verrouillage par collision, des boîtes à double paroi par conception personnalisée, il convient à divers cartons ondulés et cartons jusqu'à 800 g/m2. Les boîtes/étuis finis sont largement utilisés dans l'industrie alimentaire, l'industrie pharmaceutique, l'industrie cosmétique et des produits de première nécessité, etc.

Caractéristiques de la machine :

1. Tous les roulements de transmission de l'ensemble de la machine sont assemblés à l'aide d'un processus d'assemblage différentiel de température, ce qui permet une transmission plus précise et une durée de vie plus longue

2. Il convient à une variété de boîtes en carton et en carton ondulé, y compris les boîtes en carton ondulé à trois et cinq couches telles que E/F/C/B/AB ;

3. La machine utilise des servomoteurs pour garantir une efficacité de production élevée et une stabilité opérationnelle.

4. Des outils universels sont intégrés, permettant d'installer et de déboguer l'ensemble de la machine à l'aide d'un seul outil, rendant le réglage et l'installation de la machine plus faciles et plus pratiques.

5. Des modèles personnalisés sont disponibles, avec des fonctionnalités optionnelles telles que le réglage en un clic (Full Auto Two-fold Folder Gluer Machine-S), la détection du crochet inférieur, la détection de la colle et le rejet adapté au type de boîte et aux besoins du client.

Paramètres techniques :

Modèle CW-W-1250AC CW-W-1450AC CW-W-1650AC
Papier applicable E, F, C, B, AB E, F, C, B, AB E, F, C, B, AB
Carton ondulé à trois ou cinq épaisseurs Carton ondulé à trois ou cinq épaisseurs Carton ondulé à trois ou cinq épaisseurs
Épaisseur maximale du carton 800g 800g 800g
Méthode d'alimentation en papier Alimentation continue automatique Alimentation continue automatique Alimentation continue automatique
Vitesse de collage max.box 180m/min 180m/min 180m/min
Types et tailles de produits disponibles Voir la disposition de la boîte ci-dessous Voir la disposition de la boîte ci-dessous Voir la disposition de la boîte ci-dessous
Dimensions de la machine Selon le modèle Selon le modèle Selon le modèle
Type de colle Latex blanc Latex blanc Latex blanc
Poids total (environ) 7,0T 8,0T 9,0T
Puissance requise 22 kW 23,5 kW 25KW
Pression de l'air 6Barre 6Barre 6Barre

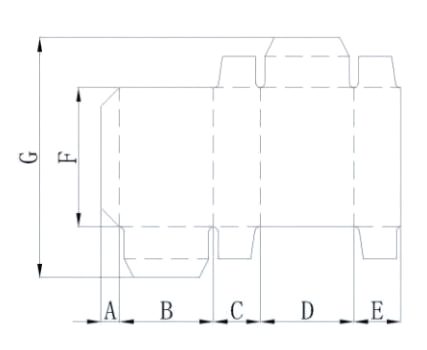

Diagramme d'expansion de la boîte :

Boîte de ligne droite
Modèle 1250 1450 1650
A+B+C+D+E 290-1250  290-1450 290-1650
E 20-600 20-400 20-400
F 75-1200 75-1200 75-1200
G 75-1200 75-1200 75-1200
D+E 70-600 70-400 70-400
A(MIN) 15 10 10

Détails de la machine :

Section d'alimentation automatique

1. Chaque ensemble de plaques de guidage peut être ajusté horizontalement et des rouleaux de guidage motorisés gaufrés guident la courroie de distribution du papier.

2. Les déflecteurs latéraux gauche et droit assurent la distribution verticale du papier.

3. La section d'alimentation en papier est équipée de deux couteaux de distribution de papier, permettant un réglage asymétrique de la longueur en fonction de l'échantillon.

4. La coordination globale garantit une alimentation papier rapide, facile, continue et précise.

Étalonnage automatique

1. Se compose de deux ensembles de plaques de guidage ;

2. Chaque ensemble de plaques de guidage est équipé d'une ceinture inclinable réglable ;

3. La courroie supérieure est dotée d'une rangée de roulements à pression réglables ;

4. Il peut corriger les erreurs de parallélisme du carton, garantissant ainsi que le papier s'alimente parallèlement à la station suivante.

Section principale de pliage
1. Cette section pliante utilise une combinaison d'une ceinture inférieure et d'une ceinture courbée.

2. La deuxième ligne de pliage des deux côtés est à 180 degrés et la quatrième ligne de pliage est entièrement intégrée à 180 degrés.

3. Le chargeur automatique à bande assure un pliage plus fluide des cartons.

4. Les courroies de pliage gauche et droite ajustent leur vitesse en fonction de leur position, assurant un pliage plus précis.

5. Une plaque centrale cachée assure une commutation sans souci entre les grands et les petits cartons (en option).

Section de transport et de pressage
1. Quatre courroies transportent les boîtes vers le haut et vers le bas, à l'aide de deux jeux de plaques de guidage.

2. Equipé d'un dispositif de comptage photoélectrique, le compteur commande un vérin pneumatique qui éjecte les boîtes pour identification.

3. Les supports supérieur et inférieur sont entraînés individuellement, ce qui facilite le réglage individuel de la longueur.

4. Equipé d'un système de réglage automatique de la tension de la courroie.

L'accumulation automatique continue des boîtes garantit que les boîtes entrent dans la section de transport proprement et à un rythme fluide.

Plateforme transporteuse

1. Utilise une bande éponge indépendante et douce qui empêche d'endommager les produits finis, garantissant un transport fluide et une excellente qualité.

2. L'ensemble de l'unité de transport peut être déplacé vers l'avant et vers l'arrière.

3. La vitesse du convoyeur est automatiquement ajustée en fonction de la vitesse de rotation de la machine principale et du contrôleur photoélectrique.

4. Un fonctionnement manuel et une vitesse sont également disponibles.

5. La fonction d'amarrage optionnelle garantit un fond plus lisse pour les cartons. (facultatif).

Appareils optionnels :

Verrouillage inférieur

1. Se compose de trois ensembles de plaques de guidage.

2. Les plaques de guidage gauche et droite sont équipées de supports supérieurs segmentés en aluminium, améliorant les capacités de pliage de la machine et gérant efficacement une variété de formes de boîtes complexes.

3. Cette zone, combinée à l'ensemble crochet-fond et au manchon coulissant en aluminium, permet le pliage verrouillable du fond de la boîte à crochet-fond.




Réglage de la machine en une seule touche

(Machine de collage de dossiers doubles entièrement automatique-S)

Le réglage de la machine en une seule touche combiné à une fonction de numérisation de code QR rend les opérations de changement de commande plus intelligentes. Le réglage de la machine à une touche correspond automatiquement aux paramètres via le système d'asservissement complet, complétant ainsi rapidement les réglages des composants. La fonction de numérisation de code QR analyse le code QR de commande pour accéder directement aux paramètres prédéfinis pour le type de boîte correspondant, éliminant ainsi les étapes de sélection manuelle.


Cette double fonction raccourcit encore le temps de changement de commande, réduit l'intervention manuelle et s'adapte aux commandes multi-catégories à haute fréquence, garantissant une production efficace et précise et améliorant considérablement les capacités de production flexibles.

Traitement de surface au plasma

Le traitement au plasma de la surface adhésive du carton élimine l’huile et la poussière, active les molécules de surface et améliore l’adhérence de l’adhésif. Il est particulièrement adapté aux matériaux difficiles à coller tels que les stratifiés et les matériaux résistants aux UV.

Le processus de traitement est rapide et efficace, n'endommage pas le carton, réduit le délaminage, assure un collage sûr et convient à la production de diverses formes de boîtes de haute précision.

Machine automatique de dosage de colle
Lorsque la détection photoélectrique indique que le niveau de colle est trop bas, une pompe à membrane pompe la colle du cylindre dans la boîte à colle. Lorsque la colle atteint le niveau défini, la machine s'arrête automatiquement, complétant ainsi le processus de dosage.

Garantie et service après-vente :

1. Période de garantie : Le vendeur offre une période de garantie gratuite de 12 mois (la date de début est soumise à la date de livraison), et les articles sous garantie, y compris les appareils électriques du boîtier de commande électrique et les ceintures de marque d'importation, peuvent être garantis pendant un an. Les pièces identifiées comme présentant des problèmes de qualité pendant la période de garantie peuvent être remplacées gratuitement, mais le fret doit être supporté par l'acheteur. L'usure normale et les pièces vulnérables ne sont pas couvertes par la garantie.
2. Hors période de garantie : Le vendeur promet un entretien à vie, un approvisionnement à vie en pièces de rechange et un support technique à vie. Les pièces de rechange et le fret sont facturés en fonction du prix du marché, le cas échéant.
3. Remarque : Si l'acheteur modifie en privé la structure, la configuration et la fonction de la machine sans le consentement écrit du vendeur, les problèmes de qualité et les conséquences causés par l'acheteur seront entièrement responsables et le service de garantie sera automatiquement résilié.
4. À propos de l'installation et de la formation : Le vendeur peut fournir un ingénieur à l'usine de l'acheteur pour les travaux d'installation et de formation, l'emplacement est dans l'atelier de l'acheteur. L'acheteur doit être responsable des frais de visa de l'ingénieur du vendeur, des billets d'avion aller-retour et autres frais de transport, des frais de logement et de pension de l'ingénieur, ainsi que du salaire de l'ingénieur de 150 dollars américains/jour. Les matériaux de support (tels que l'alimentation électrique, la source d'air, les matériaux, les fils, les tuyaux d'air, etc.) nécessaires à l'installation et à la formation doivent être préparés par l'acheteur.



FAQ

1. À quoi sert une colleuse à double dossier entièrement automatique ?
Cette machine est conçue pour plier et coller des boîtes en carton ondulé standard avec des structures doubles en ligne droite dans la production d'emballages en grand volume.
2. Qui devrait choisir une plieuse-colleuse double au lieu de machines d'angle complexes ?
Les fabricants produisant des cartons ordinaires en grande quantité en bénéficient le plus, car les machines doubles offrent une configuration plus rapide, un fonctionnement plus simple et une efficacité plus élevée.
3. Comment cette machine améliore-t-elle l’efficacité de la production pour les fabricants de cartons ?
Ses processus d'alimentation, de pliage et de collage entièrement automatiques réduisent la manutention manuelle et permettent une production continue et à grande vitesse.
4. Cette machine est-elle adaptée à un fonctionnement quotidien à long terme ?
Oui, il est conçu pour une utilisation industrielle stable et continue avec une qualité de production constante sur des cycles de production prolongés.
5. Est-il facile d'utiliser et de régler cette plieuse-glue double ?
La machine dispose d'un système de contrôle convivial qui permet des réglages rapides et une utilisation facile avec une formation minimale de l'opérateur.
6. Quels types d’applications d’emballage utilisent couramment des boîtes doubles ?
Les boîtes en carton ondulé doubles sont largement utilisées dans la logistique, le commerce électronique, l’emballage alimentaire, les biens de consommation et l’emballage industriel.
7. Quels types de carton ondulé cette machine peut-elle traiter ?
Il prend en charge les types de flûtes E, F, C, B et AB, y compris les panneaux ondulés à trois et cinq plis.
8. Quelle est la vitesse maximale de collage des boîtes de cette machine ?
La vitesse de collage maximale atteint jusqu'à 180 mètres par minute, ce qui la rend adaptée aux lignes de production à haut rendement.
9. Comment cette machine contribue-t-elle à réduire les coûts de main-d’œuvre et d’exploitation ?
L’automatisation minimise l’intervention manuelle, réduit la dépendance à la main-d’œuvre et améliore la cohérence globale de la production.
10. Quels services après-vente Cenwan Machine fournit-il pour ce modèle ?
Nous offrons des conseils d'installation, une formation des opérateurs, un support technique et une assistance en matière de pièces de rechange pour garantir un fonctionnement fiable à long terme.
