La colleuse de dossiers inférieurs à verrouillage quadruple à grande vitesse est une machine polyvalente et efficace conçue pour la production de divers types de boîtes, notamment des boîtes en ligne droite, des boîtes à verrouillage inférieur et des boîtes d'angle 4 et 6. Avec sept combinaisons fonctionnelles, cette machine garantit précision, stabilité et flexibilité tout au long du processus de pliage et de collage.
Brève introduction de la machine :
Le plieuse-colleuse intelligent multifonctionnel est conçu avec « efficacité + précision » à la base. Équipé d'un système d'entraînement servo professionnel, il assure non seulement un fonctionnement stable et précis mais offre également une adaptation flexible à la production de différentes tailles de boîtes en carton. Il peut traiter des formes de boîtes courantes telles que des boîtes droites, des boîtes à fond crocheté et des boîtes hexagonales. Ses produits finis sont largement utilisés dans la production d’emballages pour les industries pharmaceutiques, cosmétiques et alimentaires, répondant aux besoins personnalisés de diverses industries.
Pour résoudre les problèmes de production tels que les changements de commande fréquents et la difficulté à répondre aux commandes urgentes, la machine prend en charge une fonction de réglage intelligent de la machine en un clic en option. Cela élimine le besoin de réglages manuels et ajuste automatiquement les paramètres de production pour différentes tailles de boîtes, réduisant ainsi considérablement le temps de changement de commande. Qu'il s'agisse de petites commandes en plusieurs lots et rapides, de tâches urgentes ou de changements fréquents de format de boîte, la machine peut réagir rapidement, minimisant ainsi les temps d'arrêt improductifs et améliorant l'utilisation globale de l'équipement. Grâce à ses performances opérationnelles stables et précises, le plieuse-colleuse peut aider les entreprises à améliorer considérablement la flexibilité de production (en s'adaptant à plusieurs catégories de produits) et à accélérer la livraison des commandes, tout en réduisant les coûts cachés causés par les erreurs de débogage manuel et les temps d'arrêt, offrant ainsi une solution efficace et fiable pour la production d'emballages.
Caractéristiques de la machine :
1. Applicable à la production de différents types de boîtes (boîtes droites, boîtes à fond crocheté et boîtes hexagonales) pour répondre aux besoins d'emballage de différents marchés ;
2. Tous les roulements de transmission de l'ensemble de la machine sont assemblés à l'aide d'un processus d'assemblage différentiel de température, ce qui permet une transmission plus précise et une durée de vie plus longue ;
3. Il convient à une variété de carton jusqu'à 800 g/m2 ;
4. La machine utilise des servomoteurs complets pour garantir une efficacité de production élevée et une stabilité opérationnelle ;
5. Des outils universels sont intégrés, permettant d'installer et de déboguer l'ensemble de la machine à l'aide d'un seul outil, rendant le réglage et l'installation de la machine plus faciles et plus pratiques ;
6. Tous les arbres d'entraînement hexagonaux en acier de l'ensemble de la machine sont alimentés par des kits en plastique à haute résistance, pour que le bruit de fonctionnement soit inférieur à celui des autres machines du marché, garantissant un environnement de production confortable.
Paramètres techniques :
| Modèle | CW-G-650PC | CW-G-1100PC | CW-G-1100PC |
| Papier applicable | Carton | Carton | Carton |
| Épaisseur du carton | 200-800g | 200-800g | 200-800g |
| Méthode d'alimentation en papier | Alimentation continue automatique | Alimentation continue automatique | Alimentation continue automatique |
| Vitesse de collage max.box | 400 m/min | 400 m/min | 400 m/min |
| Types et tailles de produits disponibles | Voir la disposition de la boîte ci-dessous | Voir la disposition de la boîte ci-dessous | Voir la disposition de la boîte ci-dessous |
| Dimensions de la machine | Environ 14,4×1,5×1,65 mètre(L×W×H) | Environ 16,4×1.7×1,65 mètre(L×W×H) | Environ 17,5×2.0×1,65 mètre(L×W×H) |
| Type de colle | Latex blanc | Latex blanc | Latex blanc |
| Poids total (environ) | 6,4T | 7,4T | 8,0T |
| Puissance requise | 21,5 kW | 25,5 kW | 25,5 kW |
| Pression de l'air | 6Barre | 6Barre | 6Barre |
| Consommation d'air | 10m3/h | 10m3/h | 10m3/h |

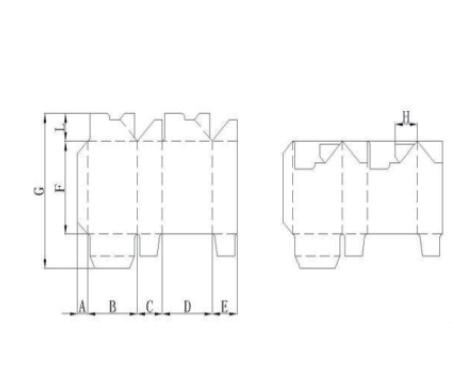

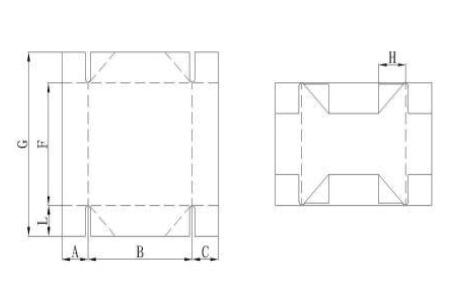

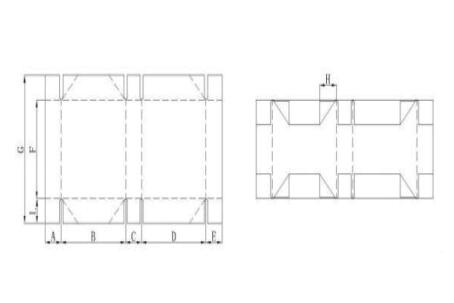

Diagramme d'expansion de la boîte :
| Modèle | 650 | 800 | 1100 |
| A+B+C+D+E | 130-650 | 140-800 | 140-1100 |
| E | 20-300 | 20-300 | 20-300 |
| F | 70-800 | 70-800 | 70-800 |
| G(Max) | 75-800 | 75-800 | 75-800 |
| H(Min) | 25 | 25 | 25 |
| D+E | 68-320 | 68-380 | 68-380 |
| L | 30-100 |

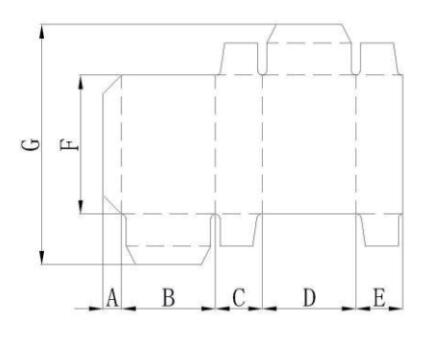

Boîte de ligne droite
| Modèle | 650 | 800 | 1100 |
| A+B+C+D+E | 130-650 | 140-800 | 140-1100 |
| E | 20-300 | 20-300 | 20-300 |
| F | 70-800 | 70-800 | 70-800 |
| G | 75-800 | 75-800 | 75-800 |
| D+E | 68-320 | 68-320 | 68-320 |
| A(MIN) | 10 | 10 | 10 |

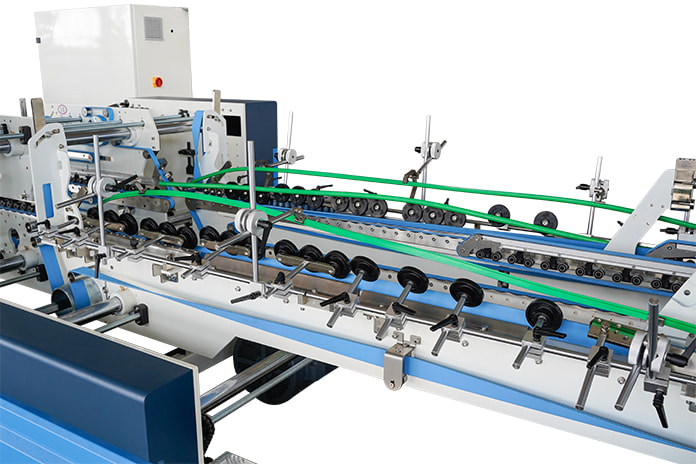

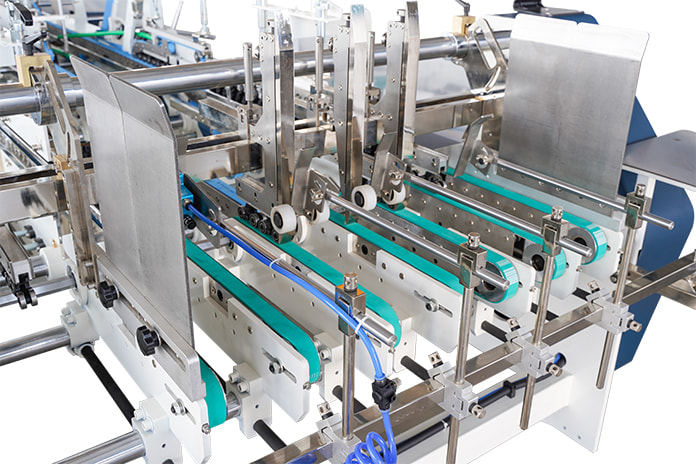

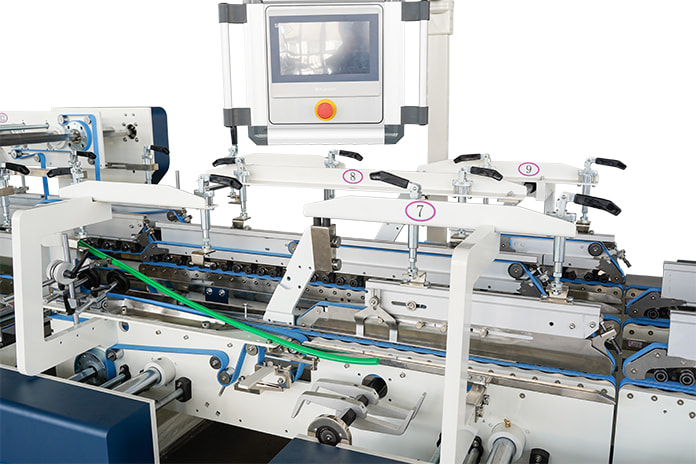

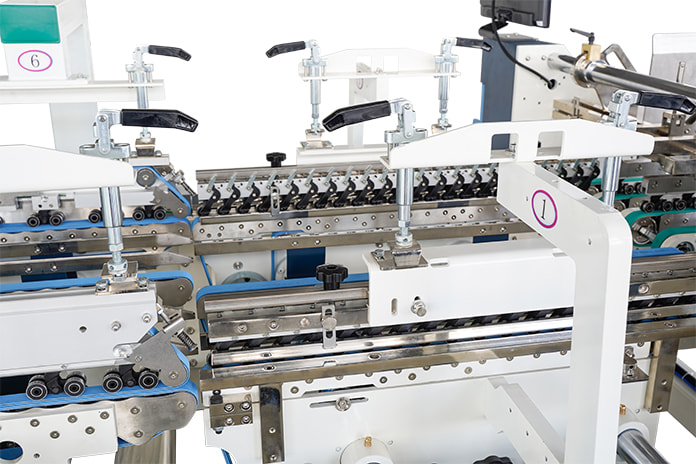

Détails de la machine :
 |
Section d'alimentation automatique 1. Chaque ensemble de plaques de guidage peut être ajusté horizontalement et des rouleaux de guidage motorisés gaufrés guident la courroie de distribution du papier. 2. Les déflecteurs latéraux gauche et droit assurent la distribution verticale du papier. 3. La section d'alimentation en papier est équipée de deux couteaux de distribution de papier, permettant un réglage asymétrique de la longueur en fonction de l'échantillon. 4. La coordination globale garantit une alimentation papier rapide, facile, continue et précise. |
 |
Étalonnage automatique 1. Se compose de deux ensembles de plaques de guidage ; 2. Chaque ensemble de plaques de guidage est équipé d'une ceinture inclinable réglable ; 3. La courroie supérieure est dotée d'une rangée de roulements à pression réglables ; 4. Il peut corriger les erreurs de parallélisme du carton, garantissant ainsi que le papier s'alimente parallèlement à la station suivante. |
 |
Section de pré-pliage 1. La partie avant est équipée d'un couteau de pré-pliage sur le côté gauche. 2. Il peut pré-plier la première ligne de la boîte à 180 degrés. 3. Le côté droit est équipé d'un dispositif de pré-pliage du convoyeur à bande. 4. Il peut pré-plier la troisième ligne de la boîte à 160 degrés. 5. Cela facilite l'ouverture de la boîte. |
 |

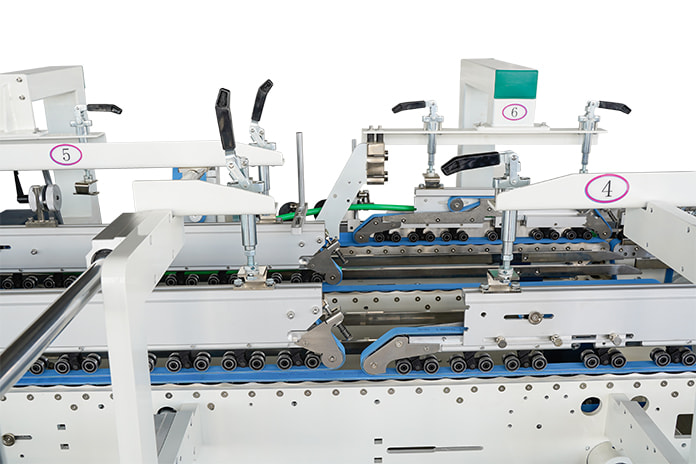

Section principale de pliage 2. La deuxième ligne de pliage des deux côtés est à 180 degrés et la quatrième ligne de pliage est entièrement intégrée à 180 degrés. 3. Le chargeur automatique à bande assure un pliage plus fluide des cartons. 4. Les courroies de pliage gauche et droite ajustent leur vitesse en fonction de leur position, assurant un pliage plus précis. 5. Une plaque centrale cachée assure une commutation sans souci entre les grands et les petits cartons (en option). |
 |
Section de transmission de pression 2. Equipé d'un dispositif de comptage photoélectrique, le compteur commande un vérin pneumatique qui éjecte les boîtes pour identification. 3. Les supports supérieur et inférieur sont entraînés individuellement, ce qui facilite le réglage individuel de la longueur. 4. Equipé d'un système de réglage automatique de la tension de la courroie. L'accumulation automatique continue des boîtes garantit que les boîtes entrent dans la section de transport proprement et à un rythme fluide. |
 |
Plateforme transporteuse 1. Utilise une bande éponge indépendante et douce qui empêche d'endommager les produits finis, garantissant un transport fluide et une excellente qualité. 2. L'ensemble de l'unité de transport peut être déplacé vers l'avant et vers l'arrière. 3. La vitesse du convoyeur est automatiquement ajustée en fonction de la vitesse de rotation de la machine principale et du contrôleur photoélectrique. 4. Un fonctionnement manuel et une vitesse sont également disponibles. 5. La fonction d'amarrage optionnelle garantit un fond plus lisse pour les cartons. (facultatif). |
 |

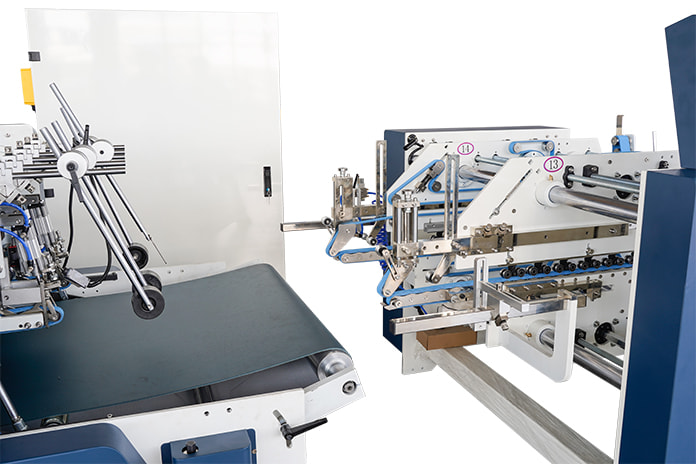

Verrouillage inférieur 1. Se compose de trois ensembles de plaques de guidage. 2. Les plaques de guidage gauche et droite sont équipées de supports supérieurs segmentés en aluminium, améliorant les capacités de pliage de la machine et gérant efficacement une variété de formes de boîtes complexes. 3. Cette zone, combinée à l'ensemble crochet-fond et au manchon coulissant en aluminium, permet le pliage verrouillable du fond de la boîte à crochet-fond. |
Fonction optionnelle :
  |
Réglage de la machine en une seule touche Le réglage de la machine en une seule touche combiné à une fonction de numérisation de code QR rend les opérations de changement de commande plus intelligentes. Le réglage de la machine à une touche correspond automatiquement aux paramètres via le système d'asservissement complet, complétant ainsi rapidement les réglages des composants. Cette double fonction raccourcit encore le temps de changement de commande, réduit l'intervention manuelle et s'adapte aux commandes multi-catégories à haute fréquence, garantissant une production efficace et précise et améliorant considérablement les capacités de production flexibles 6. Un servo indépendant est installé pour régler la distance d'alimentation du papier. |
 |

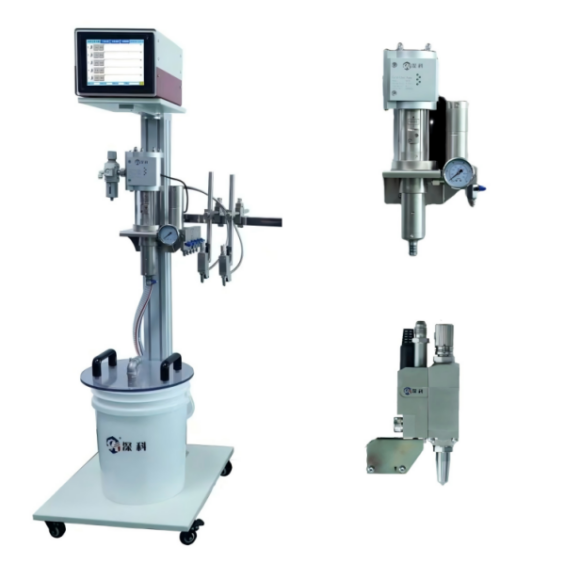

Système de pulvérisation de colle Pour les boîtes irrégulières, un système de pulvérisation supplémentaire est nécessaire. Equipé de trois pistolets pulvérisateurs, il facilite la production de diverses boîtes spéciales et permet une pulvérisation précise de colle à des vitesses allant jusqu'à 300 m/min. (Remarque : facultatif selon la commande du client). |
 |
Traitement de surface au plasma Le traitement au plasma de la surface adhésive du carton élimine l’huile et la poussière, active les molécules de surface et améliore l’adhérence de l’adhésif. Il est particulièrement adapté aux matériaux difficiles à coller tels que les stratifiés et les matériaux résistants aux UV. Le processus de traitement est rapide et efficace, n'endommage pas le carton, réduit le délaminage, assure un collage sûr et convient à la production de diverses formes de boîtes de haute précision. |
Garantie et service après-vente :
1. Période de garantie : Le vendeur offre une période de garantie gratuite de 12 mois (la date de début est soumise à la date de livraison), et les articles sous garantie, y compris les appareils électriques du boîtier de commande électrique et les ceintures de marque d'importation, peuvent être garantis pendant un an. Les pièces identifiées comme présentant des problèmes de qualité pendant la période de garantie peuvent être remplacées gratuitement, mais le fret doit être supporté par l'acheteur. L'usure normale et les pièces vulnérables ne sont pas couvertes par la garantie.
2. Hors période de garantie : Le vendeur promet un entretien à vie, un approvisionnement à vie en pièces de rechange et un support technique à vie. Les pièces de rechange et le fret sont facturés en fonction du prix du marché, le cas échéant.
3. Remarque : Si l'acheteur modifie en privé la structure, la configuration et la fonction de la machine sans le consentement écrit du vendeur, les problèmes de qualité et les conséquences causés par l'acheteur seront entièrement responsables et le service de garantie sera automatiquement résilié.
4. À propos de l'installation et de la formation : Le vendeur peut fournir un ingénieur à l'usine de l'acheteur pour les travaux d'installation et de formation, l'emplacement est dans l'atelier de l'acheteur. L'acheteur doit être responsable des frais de visa de l'ingénieur du vendeur, des billets d'avion aller-retour et autres frais de transport, des frais de logement et de pension de l'ingénieur, ainsi que du salaire de l'ingénieur de 150 dollars américains/jour. Les matériaux de support (tels que l'alimentation électrique, la source d'air, les matériaux, les fils, les tuyaux d'air, etc.) nécessaires à l'installation et à la formation doivent être préparés par l'acheteur.
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
Nous sont un fabricant certifié ISO9001:2015 et CE avec notre propre usine et notre propre personnel.
Q : Quels types de machines produisez-vous ?
Nous proposons différents types de machines de collage de dossiers, y compris des modèles personnalisés pour différents types de boîtes telles que les boîtes en carton et en carton ondulé.
Q : Où se trouve votre usine ? Comment puis-je visiter ?
Notre usine est située dans la ville de Wenzhou, province du Zhejiang, Chine. L'aéroport le plus proche est l'aéroport international de Wenzhou Longwan, à environ 40 minutes en voiture de notre usine.
Q : Quoi’c'est le prix ?
Cela dépend du modèle et de la configuration spécifiques. Veuillez fournir les spécifications du type et de la taille de la boîte afin que nous puissions vous proposer un devis ou une suggestion précis.
Q : Comment payer ma commande ?
Normalement, nous acceptons T/T (acompte de 30 % avant la production et le solde avant expédition). Mais nous pouvons également accepter d'autres modes de paiement comme L/C, carte de crédit selon votre demande.
Q : Quelle est votre quantité minimale de commande ?
1 ensemble.
Q : Quel est le délai de livraison ?
Il faudra environ 30 jours pour terminer une commande. Mais l’heure exacte dépend de la situation réelle.
Q : Comment assurez-vous la qualité et fournissez-vous un support après-vente ?
La qualité est notre priorité absolue. Toutes les machines sont strictement testées avant la livraison. Nous offrons un garantie d'un an et fournir un service après-vente complet et un support technique. Si des problèmes surviennent, veuillez nous contacter immédiatement et nous vous aiderons à les résoudre.
Q : Fournissez-vous des services d’installation et de formation du personnel ?
Certainement. Notre service après-vente comprend une installation professionnelle sur site et une formation complète du personnel dispensée par nos ingénieurs expérimentés. Afin de garantir un processus fluide, nous demandons à l'acheteur de prendre en charge les frais associés au voyage de l'ingénieur, y compris le billet d'avion aller-retour, l'hébergement local et le salaire journalier.
Pour vous assurer de recevoir un soutien continu, notre équipe commerciale est facilement disponible pour planifier des vidéoconférences pédagogiques avec nos ingénieurs tout au long de la durée de vie de votre équipement CENWAN. Ce support technique complet comprend des diffusions en direct depuis nos installations et un accès à des enregistrements vidéo détaillés.
