Comment fonctionne le dossier automatique de boîte

L’automatisation de l’emballage fait référence à l’utilisation de machines et de technologies avancées pour rationaliser et optimiser le processus d’emballage. Dans l’environnement concurrentiel actuel de fabrication et de logistique, l’efficacité, la cohérence et la rapidité sont essentielles. Les systèmes d’emballage automatisés sont conçus pour gérer des tâches répétitives traditionnellement effectuées par des opérateurs humains, notamment le pliage, le collage et le scellement des boîtes. En intégrant des composants mécaniques, électriques et logiciels, ces systèmes peuvent effectuer des opérations d’emballage en grand volume avec une intervention humaine minimale, réduisant ainsi les coûts de main-d’œuvre et améliorant la productivité globale.

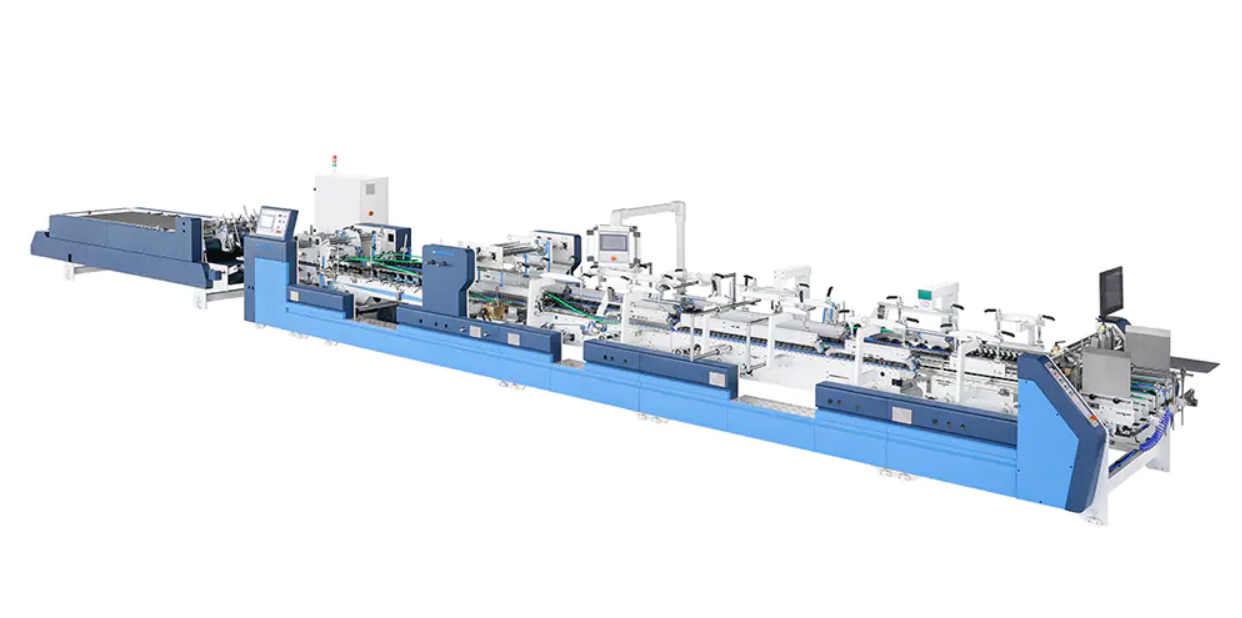

Au cœur de l’automatisation de l’emballage se trouve le dossier automatique de la boîte, une machine spécialisée qui transforme les flans de boîtes plates en cartons finis et prêts à être expédiés. Ces machines sont équipées d'alimentateurs, de mécanismes de pliage, d'unités de collage et de convoyeurs qui fonctionnent en synchronisation précise. Les systèmes de contrôle, souvent alimentés par des contrôleurs logiques programmables (PLC) et des interfaces homme-machine (HMI), garantissent que chaque pli, application de colle et transfert est exécuté de manière cohérente. En automatisant ces étapes, les entreprises peuvent maintenir un niveau de qualité élevé tout en accélérant considérablement les taux de production.

Comparaison du pliage automatisé de boîtes avec les processus manuels met en évidence les avantages et les compromis. Le pliage manuel des boîtes repose en grande partie sur les compétences et le travail humains, ce qui introduit une variabilité dans la précision et la vitesse de pliage. Les ouvriers doivent plier physiquement chaque panneau, appliquer des adhésifs et sceller les boîtes, ce qui peut prendre du temps et être sujet à des erreurs, en particulier lors de grandes séries de production. En revanche, les systèmes automatisés offrent une uniformité, car chaque boîte est traitée selon des spécifications préprogrammées. Ils réduisent également les erreurs liées à la fatigue, améliorent la sécurité au travail en minimisant les contraintes répétitives et permettent des opérations 24 heures sur 24 sans baisse d’efficacité.

D'un point de vue opérationnel, les dossiers automatisés sont polyvalents, capables de gérer différentes tailles et types de boîtes avec un minimum de réglages. Ils peuvent être intégrés aux processus en amont et en aval, tels que l’impression, l’étiquetage et la palettisation, créant ainsi une ligne d’emballage transparente. De plus, la précision et la rapidité des systèmes automatisés permettent aux entreprises de respecter des délais stricts, de réduire les déchets provenant de boîtes mal pliées et d’optimiser l’utilisation des matériaux.

Automatisation de l'emballage fait référence à l’intégration de machines, de logiciels et de technologies avancées pour rationaliser les processus d’emballage dans les secteurs de la fabrication, de la logistique et du commerce électronique. Contrairement aux méthodes manuelles traditionnelles, les systèmes automatisés effectuent des tâches répétitives —telles que plier, coller, sceller et étiqueter des boîtes— avec une grande précision, rapidité et cohérence. En tirant parti de la robotique, des systèmes de convoyeurs, des capteurs et des contrôleurs programmables, l’automatisation de l’emballage réduit les erreurs humaines, améliore l’efficacité de la production et renforce la sécurité opérationnelle globale.

Les solutions d’emballage automatisées peuvent gérer une production à grande échelle avec une intervention humaine minimale. Des machines comme dossiers automatiques transformez les flans de carton plats en cartons prêts à être expédiés, en appliquant des plis et des adhésifs avec précision et cohérence. Les systèmes de contrôle, souvent alimentés par des automates programmables (contrôleurs logiques) et des IHM (interfaces homme-machine), permettent aux opérateurs d'ajuster les paramètres pour différentes tailles, formes et matériaux de boîtes. Cette flexibilité fait de l’automatisation des emballages un investissement essentiel pour les industries visant à répondre à des demandes de volumes élevés tout en maintenant la qualité des produits.

Pliage manuel de boîtes vs pliage automatique de boîtes

A brève comparaison entre le pliage manuel et automatisé des boîtes, on souligne les avantages des systèmes d'emballage modernes :

1. Efficacité et rapidité
Le pliage manuel repose sur le travail humain, ce qui peut prendre du temps, en particulier pour les opérations à grand volume. Les ouvriers doivent plier soigneusement chaque panneau, appliquer de l’adhésif et sceller la boîte. Les dossiers automatisés, en revanche, peuvent traiter des centaines, voire des milliers de boîtes par heure avec un temps d'arrêt minimal, augmentant ainsi considérablement la vitesse de production.

2. Cohérence et précision
Les opérateurs humains peuvent varier en termes de compétences et de niveaux de fatigue, ce qui entraîne des plis incohérents, des panneaux mal alignés ou une application inégale de colle. Les systèmes automatisés exécutent chaque application de pliage et de collage selon les spécifications programmées, garantissant une qualité uniforme sur toutes les boîtes.

3. Coûts de main-d'œuvre et sécurité
Le pliage manuel des boîtes nécessite un investissement important en main-d’œuvre et expose les travailleurs à des tensions répétitives et à des blessures potentielles. L’automatisation réduit la dépendance au travail et améliore la sécurité au travail en minimisant les tâches répétitives et physiquement exigeantes.

4. Évolutivité et intégration
Les systèmes automatisés sont facilement évolutifs pour des opérations plus importantes et peuvent être intégrés aux processus en amont et en aval, notamment l’impression, l’étiquetage et la palettisation. Le pliage manuel ne bénéficie pas de cette intégration transparente et peut devenir un goulot d’étranglement dans les lignes de production à forte demande.

Pourquoi l'automatisation de l'emballage est importante

L'automatisation de l'emballage est plus qu'une mise à niveau technologique—c'est une solution stratégique pour les entreprises qui cherchent à :

• Améliorer l'efficacité de la production et le rendement

• Assurer une qualité de produit constante

• Réduire le gaspillage de matériaux et les coûts opérationnels

• Améliorer la sécurité et l’ergonomie au travail

• S'adapter rapidement aux exigences changeantes en matière d'emballage

Dans la fabrication moderne, les systèmes automatisés de pliage de boîtes sont essentiels pour les entreprises à la recherche d’un avantage concurrentiel.

Composants d'un dossier de boîte automatique typique

Les dossiers automatiques se composent de plusieurs éléments clés qui fonctionnent ensemble pour obtenir un pliage précis et cohérent :

1. Alimentateurs
   Le système d'alimentation est responsable du chargement des flans de boîtes plates dans la machine. Les mangeoires modernes sont équipées de capteurs et de mécanismes d'alignement pour garantir que chaque pièce brute est positionnée avec précision avant le début du pliage. Cela réduit le risque de mauvaises alimentations et garantit un fonctionnement fluide même à grande vitesse.
2. Unités pliantes
   Les unités pliantes gèrent le pliage des panneaux latéraux et des rabats inférieurs. Selon la conception de la machine, le pliage peut être réalisé à l'aide de bras mécaniques, de rouleaux ou de plaques de guidage. Ces unités sont calibrées pour plier chaque boîte selon des spécifications exactes, garantissant un produit final propre et uniforme.
3. Unités de collage
   Les unités de collage appliquent de l'adhésif sur les zones nécessaires de la boîte pour fixer les rabats et les panneaux. Les machines peuvent utiliser de la colle thermofusible, de la colle froide ou d’autres types d’adhésifs en fonction du matériau et des exigences de production. L'application de colle est synchronisée avec les unités de pliage pour obtenir des joints solides et cohérents.
4. Convoyeurs
   Les bandes transporteuses transportent les boîtes à travers les différentes étapes de pliage et de collage. Ils maintiennent un espacement approprié entre les boîtes et synchronisent le mouvement avec les autres composants de la machine, évitant ainsi les bourrages et assurant une production continue.
5. Système de contrôle
   Les systèmes de contrôle, généralement alimentés par des automates programmables (contrôleurs logiques) et interfacés via des IHM (interfaces homme-machine), permettent aux opérateurs d'ajuster les paramètres pour différentes tailles de boîtes et modèles de pliage. Les systèmes avancés peuvent inclure des capteurs de sécurité, une détection d’erreurs et des fonctions d’arrêt automatique pour protéger à la fois la machine et les opérateurs.

Types de boîtes qu'un dossier de boîte automatique peut gérer

Les dossiers automatiques sont polyvalents et peuvent s'adapter à une variété de types de boîtes, ce qui les rend adaptés à différentes industries et besoins d'emballage :

• Conteneurs à fentes réguliers (RSC): Il s’agit du type de boîtes en carton ondulé le plus courant, largement utilisé pour l’expédition et le stockage. La machine peut plier et coller efficacement les rabats inférieurs, les préparant ainsi au remplissage et au scellement.

• Boîtes personnalisées: Les machines peuvent être ajustées pour gérer des boîtes avec des dimensions, des conceptions ou des configurations de panneaux uniques. Cela comprend les conteneurs à demi-fentes, les boîtes à chevauchement complet et les cartons spéciaux.

• Boîtes découpées et pré-marquées: Certaines machines avancées peuvent traiter des ébauches découpées ou pré-marquées, garantissant un pliage précis sans endommager le matériau.

En prenant en charge une large gamme de types de boîtes, les dossiers automatiques offrent aux entreprises une flexibilité dans la production et la possibilité de s'adapter rapidement aux exigences changeantes en matière d'emballage.

Flux de travail opérationnel d'un dossier automatique

Comprendre le flux de travail opérationnel Un dossier automatique est essentiel pour les fabricants qui cherchent à optimiser l'efficacité de l'emballage et la qualité des produits. Ces machines transforment des flans de carton plats en boîtes entièrement pliées et collées grâce à une série d'étapes synchronisées. Chaque étape est conçue pour garantir la précision, la rapidité et la cohérence, en minimisant les erreurs et en maximisant le débit.

1. Boîte d'alimentation vierge

Le processus commence par le alimentation des flans de boîtes dans la machine. Des feuilles de carton plates ou des flans prédécoupés sont chargés dans le plateau d'alimentation, où des capteurs et des guides d'alignement garantissent que chaque flan est correctement positionné. Les alimentateurs automatiques modernes peuvent s'adapter à différentes tailles et épaisseurs, maintenant un débit fluide et réduisant le risque de bourrages. Une alimentation précise est essentielle, car des flans mal alignés peuvent provoquer des erreurs de pliage et perturber les opérations en aval.

2. Panneau latéral pliable

Une fois qu'une pièce brute entre dans la machine, le pliage du panneau latéral le processus commence. Des bras mécaniques, des rouleaux ou des plaques de guidage plient les parois latérales de la boîte le long de lignes pré-marquées. La précision est essentielle pour garantir que les panneaux s'alignent parfaitement avec les rabats inférieur et supérieur. Certaines machines offrent des vitesses et des angles de pliage réglables pour s'adapter à différentes conceptions de boîtes, garantissant ainsi une qualité constante entre les lots.

3. Panneau inférieur pliable

Une fois les panneaux latéraux fixés, le rabats inférieurs sont pliés pour créer une base stable pour la boîte. Cette étape peut impliquer plusieurs séquences de pliage, selon le type de boîte, telles que des conteneurs à fentes ordinaires ou des conceptions à chevauchement complet. Un pliage correct du fond garantit l'intégrité structurelle, permettant à la boîte de supporter du poids sans s'effondrer ni se déformer.

4. Application de colle

L'étape suivante est application de colle, où l'adhésif est déposé avec précision sur les zones requises pour fixer les rabats et les panneaux. Les plieuses automatiques utilisent de la colle thermofusible, de la colle froide ou d'autres types d'adhésifs en fonction des exigences en matière de matériaux et de production. Le système de colle est synchronisé avec les unités de pliage pour garantir que l'adhésif est appliqué au bon moment, offrant ainsi des joints solides et cohérents.

5. Scellage de boîte

Une fois l'adhésif appliqué, la boîte subit étanchéité, où les rabats collés sont pressés ensemble pour former un carton fini. Certaines machines utilisent des rouleaux ou des presses pour assurer une pression uniforme, garantissant que la colle adhère efficacement et que la boîte conserve sa forme. Une étanchéité adéquate est essentielle pour la durabilité lors de la manipulation, de l’expédition et du stockage.

6. Décharge de la boîte finie

Après pliage et scellage, les boîtes terminées sont déplacées vers le section de décharge via des bandes transporteuses. Les convoyeurs maintiennent l’espacement entre les boîtes et les transportent vers des processus en aval tels que l’étiquetage, l’emballage ou la palettisation. Cette étape assure un flux continu, évitant les goulots d’étranglement dans les opérations à grand volume.

7. Considérations relatives au timing et à la synchronisation

Le timing et la synchronisation sont essentiels dans les opérations de pliage automatique de boîtes. Chaque étape —alimentation, pliage, collage et scellement— doit fonctionner en harmonie pour éviter les bourrages ou les désalignements. Les capteurs surveillent les positions vides et les systèmes de contrôle ajustent les vitesses de manière dynamique pour maintenir une coordination précise. Une synchronisation appropriée réduit également les déchets, améliore l’efficacité et garantit une qualité de produit constante sur de longues périodes de production.

Le flux de travail opérationnel d'un dossier automatique est une séquence soigneusement orchestrée d'alimentation, de pliage, de collage, de scellage et de déchargement. L’automatisation transforme un processus traditionnellement manuel et exigeant en main-d’œuvre en un système de production rationalisé et fiable.

Principes techniques derrière le dossier automatique

Les plieuses automatiques sont des machines sophistiquées qui combinent l'ingénierie mécanique, l'automatisation électrique et les systèmes pneumatiques ou hydrauliques pour réaliser des opérations d'emballage précises et à grande vitesse. Comprendre le principes techniques derrière ces machines est essentiel pour optimiser les performances, garantir une qualité constante et résoudre les problèmes potentiels dans un environnement de production.

1. Principes mécaniques

Le fondation mécanique d'un dossier automatique repose sur l'interaction précise de leviers, de cames, de rouleaux et d'autres composants mobiles.

• Leviers: Les leviers sont utilisés pour amplifier la force, permettant aux bras pliants ou aux guides de plier les panneaux de boîte avec précision le long de lignes pré-marquées. Ils assurent une pression et un alignement constants lors du pliage des panneaux latéraux et inférieurs.

• Caméras: Les cames convertissent le mouvement de rotation en mouvement linéaire ou oscillant. Dans les dossiers de boîtes, les cames contrôlent le timing des bras de pliage, garantissant que chaque panneau se déplace dans le bon ordre et selon le bon angle.

• Rouleaux : Les rouleaux guident, pressent et déplacent les flans de boîtes le long de la machine. Ils assurent une pression uniforme pour les opérations de pliage et de scellage, évitant ainsi tout désalignement ou tout dommage au carton.

L’intégration de ces composants mécaniques permet des mouvements fluides et synchronisés, essentiels pour des opérations de pliage à grande vitesse et fiables.

2. Principes électriques et d'automatisation

Les dossiers automatiques modernes s'appuient fortement sur systèmes électriques et d'automatisation pour maintenir la précision et l'efficacité.

• Capteurs: Les capteurs détectent la position, l’orientation et la présence de flans de boîte à chaque étape de la machine. Les capteurs optiques, de proximité et de limite garantissent un alignement précis, évitant les erreurs d'alimentation et réduisant les déchets.

• Actionneurs : Les actionneurs convertissent les signaux électriques en mouvement mécanique. Les moteurs électriques et les solénoïdes entraînent les bras pliants, les convoyeurs et les unités de collage, garantissant des mouvements précis et reproductibles.

• Logique PLC : Les contrôleurs logiques programmables (PLC) servent de cerveau à la machine, coordonnant la synchronisation de tous les composants mécaniques et électriques. Les automates gèrent le contrôle de séquence, les réglages de vitesse, la détection d'erreurs et les verrouillages de sécurité, permettant aux opérateurs de personnaliser les opérations en fonction des différentes tailles de boîtes et des exigences de production.

En combinant des capteurs, des actionneurs et une logique PLC, les dossiers automatiques atteignent des niveaux élevés de précision, d'adaptabilité et de fiabilité opérationnelle.

3. Intégration de systèmes pneumatiques ou hydrauliques

De nombreux dossiers de boîtes automatiques intègrent systèmes pneumatiques ou hydrauliques pour améliorer le contrôle de la force et l’efficacité du mouvement.

• Systèmes pneumatiques : L'air comprimé est utilisé pour alimenter des cylindres qui déplacent des bras pliants, des presses ou des pinces. Les pneumatiques offrent un mouvement rapide, léger et économe en énergie, idéal pour les cycles de pliage rapides.

• Systèmes hydrauliques : Les systèmes hydrauliques sont parfois utilisés pour des applications nécessitant une force plus élevée, comme le pliage de carton épais ou renforcé. Ils offrent une pression constante et un mouvement fluide, garantissant une étanchéité précise même sous de lourdes charges.

La combinaison de systèmes mécaniques, électriques et pneumatiques/hydrauliques permet aux plieuses automatiques de gérer divers types de boîtes et vitesses de production tout en maintenant une qualité et une durabilité constantes.

Les principes techniques derrière un dossier automatique démontrent le synergie de la mécanique, de l'électronique et des systèmes d'alimentation par fluides. Les leviers, les cames et les rouleaux assurent un mouvement mécanique précis ; les capteurs, les actionneurs et la logique PLC assurent un contrôle et une synchronisation automatisés ; et les systèmes pneumatiques ou hydrauliques ajoutent force et efficacité. Ensemble, ces principes permettent aux fabricants de réaliser des opérations d’emballage rapides, précises et fiables, transformant les processus manuels traditionnels en lignes de production rationalisées et automatisées.

7. Défis et limites des dossiers automatiques

Alors que dossiers automatiques améliorent considérablement l'efficacité de l'emballage, ils sont également livrés avec certains défis et limites que les fabricants devraient prendre en compte lors de la mise en œuvre de ces systèmes.

1. Manipulation de formes de boîtes complexes ou irrégulières
   Les dossiers automatiques sont principalement conçus pour gérer les types de boîtes standard, tels que les conteneurs à fentes ordinaires (RSC) ou les cartons pré-marqués. Cependant, conceptions de boîtes irrégulières ou personnalisées—y compris des dimensions uniques, des panneaux découpés ou des structures renforcées— peuvent poser des difficultés. Des réglages spécialisés ou un outillage supplémentaire peuvent être nécessaires, ce qui peut augmenter le temps de configuration et réduire la vitesse globale de la ligne. Dans certains cas, des boîtes hautement personnalisées peuvent encore nécessiter une intervention manuelle pour garantir un pliage et une fermeture appropriés.
2. Exigences de maintenance
   Comme toute machine à grande vitesse, les dossiers automatiques nécessitent entretien régulier pour assurer des performances et une longévité constantes. Les composants tels que les rouleaux, les bras pliants, les convoyeurs et les applicateurs de colle peuvent subir une usure, nécessitant une inspection et un remplacement. Les systèmes électriques et pneumatiques nécessitent également des contrôles périodiques pour éviter les dysfonctionnements. Négliger la maintenance peut entraîner des temps d’arrêt imprévus, une efficacité de production réduite et une qualité de boîte incohérente. Des programmes de maintenance proactifs, notamment la lubrification, l’étalonnage des capteurs et le diagnostic du système, sont essentiels pour minimiser les perturbations opérationnelles.
3. Considérations relatives aux coûts et à la formation
   Les coûts d’investissement initiaux pour les systèmes automatisés peuvent être substantiels et les opérateurs doivent être formés pour gérer et dépanner les machines. Même si les avantages à long terme dépassent généralement les coûts, les petits fabricants peuvent trouver difficile de réaliser les dépenses initiales. De plus, la transition des processus manuels vers les processus automatisés peut nécessiter des ajustements des lignes de production et des flux de travail existants.

Applications dans divers secteurs

Malgré ces défis, dossiers automatiques sont largement adoptés dans les secteurs où l’efficacité, la qualité et la rapidité des emballages sont essentielles. Leur polyvalence et leur adaptabilité en font une pierre angulaire des opérations d’emballage modernes.

1. Emballages pour aliments et boissons
   Dans le secteur de l'alimentation et des boissons, les dossiers automatiques sont utilisés pour emballer des produits allant des boissons en bouteille et des conserves aux collations et aux aliments surgelés. Un pliage et un scellement cohérents sont essentiels pour maintenir l’hygiène, prévenir la contamination et garantir la sécurité des produits pendant le transport. Les systèmes automatisés permettent également de répondre aux demandes de volumes élevés pendant les périodes de pointe de production, telles que les ventes saisonnières.
2. Électronique et biens de consommation
   Pour les appareils électroniques et les biens de consommation, notamment les smartphones, les appareils électroménagers et les produits de soins personnels, un pliage précis et une fermeture sécurisée sont essentiels pour protéger les articles pendant l'expédition. Les dossiers automatiques permettent aux fabricants de gérer une variété de tailles et de conceptions de boîtes, garantissant ainsi que les produits délicats restent intacts. De plus, l’automatisation réduit la manipulation humaine, minimisant ainsi le risque de dommages ou de désalignement lors de l’emballage.
3. Fournitures pharmaceutiques et médicales
   Les dossiers automatiques sont également utilisés dans les emballages pharmaceutiques, où la précision et la conformité sont essentielles. Les boîtes contenant des médicaments ou des dispositifs médicaux doivent être pliées et scellées de manière fiable pour garantir la résistance à l’effraction et répondre aux normes réglementaires. L’automatisation permet d’y parvenir avec une précision constante et des processus de production traçables.
4. Centres de commerce électronique et de traitement des commandes
   Dans le commerce électronique et les opérations de traitement des commandes, la rapidité et la flexibilité sont essentielles. Les dossiers automatiques permettent aux entrepôts de traiter rapidement une large gamme de produits dans des boîtes standardisées pour l'expédition. L’intégration avec les systèmes d’étiquetage, de tri et de palettisation garantit une exécution rapide et efficace des commandes avec un minimum d’erreurs.

Alors que les dossiers automatiques sont confrontés à des défis dans la gestion de formes complexes et nécessitent une maintenance continue, leurs applications dans les secteurs de l'alimentation et des boissons, de l'électronique, des produits pharmaceutiques et du commerce électronique démontrent leur valeur dans la fabrication moderne.

Lectures complémentaires

Pour les lecteurs souhaitant approfondir leur compréhension des dossiers automatiques et de l'automatisation des emballages, manuels industriels et guides techniques fournissent des informations précieuses sur la conception des machines, les flux de travail opérationnels et les pratiques de maintenance. Ces ressources couvrent des sujets tels que les mécanismes de pliage, les systèmes d'application de colle, la programmation PLC et les normes de sécurité, aidant les fabricants à optimiser leurs lignes de production et à résoudre les problèmes courants.

En plus des références générales de l’industrie, la consultation de fabricants expérimentés peut fournir des conseils pratiques adaptés aux besoins de production spécifiques. À Cenwan, notre équipe est spécialisée dans la conception et la livraison de dossiers automatiques hautes performances qui intègrent une précision mécanique, une automatisation avancée et des systèmes de contrôle conviviaux. En combinant l’expertise technique avec des applications concrètes, Cenwan garantit aux clients des solutions d’emballage fiables, efficaces et adaptables adaptées à un large éventail d’industries.

Pour des informations plus détaillées sur les dossiers de boîtes automatiques, les meilleures pratiques opérationnelles et les solutions d'emballage personnalisées, les ressources et le support produit de Cenwan peuvent servir de référence complète pour les utilisateurs nouveaux et expérimentés.
